Kühlmittelventile
Kühlmittelventile ermöglichen eine bedarfsgerechte Steuerung und Regelung von Kühlmittelströmen in den Kühlkreisläufen des Antriebsstrangs sowie in den Heizkreisläufen des Fahrgastraums. Dadurch kann beispielsweise die Warmlaufphase verkürzt und Kraftstoff eingespart sowie der CO2-Ausstoß reduziert werden. In Hybrid- und Elektrofahrzeugen sind Kühlmittelventile für die Verteilung von Kühlmittelströmen u.a. für die Temperierung von Batterie und Leistungselektronik einsetzbar.
Neben dem Einsatz im Automobil sind die Ventile auch für andere Anwendungen wie z.B. Kühlung von Rechenzentren oder Smart-Home geeignet.
Das Pierburg Sitzschaltventil bietet mit seinem geringen Strömungswiderstand sowie der kompakten Bauform die ideale Lösung für verschiedenste Fahrzeugapplikationen. Durch den modularen Aufbau können Stecker sowie hydraulische und mechanische Anbindungen individuell gemäß Kundenwunsch ausgeführt werden.
Darüber hinaus ist das Pierburg Sitzschaltventil mit der Möglichkeit des direkten Motoranbaus als kosteneffizientes Blockventil für Splitcooling Anwendungen einsetzbar. Mittels des optional verfügbaren Druckausgleichs sind geringste Leckagen realisierbar.
Ferner bieten unsere Ventile mit mehr als 8 Mio. Schaltungen eine Best-in-class Dauerbeständigkeit. Durch die kunststoffumspritzte Magnetspule bieten wir einen bestmöglichen Korrosionsschutz.
2-Wege Familie
Highlights 2-Wege Kühlmittelschaltventil
- Als Sitzventil Best-in-Class Druckverlust mit geringster Leckage
- Fail Safe offen oder geschlossen durch Baukastenprinzip für „High Flow“ frei wählbar
- Kompakter Bauraum und geringstes Gewicht
- Vibrationsfest und ohne Halterüberbrückung direkt montierbar
- Volumenstrombereich frei wählbar- passgenaue Auswahl nach Applikationserfordernis
Highlights 2-Wege Schaltventil mit Lagerückmeldung
- Integrierte Lagerückmeldung mit SENT/ANALOG Ausgabe
- Fail Safe offen oder geschlossen durch Baukastenprinzip für „High Flow“ frei wählbar
- Kompakter Bauraum und geringstes Gewicht
- Volumenstrombereich frei wählbar - passgenaue Auswahl nach Applikationserfordernis
| Technische Daten | 2-Wege Kühlmittelschaltventile Standard CSV | 2-Wege Kühlmittelschaltventile High Flow CSV | 2-Wege Schaltventile mit Lagerückmeldung Standard CSV |
2-Wege Schaltventile mit Lagerückmeldung High Flow CSV |
|---|---|---|---|---|
| Betriebsspannung | 12/24 V | 12/24 V | 12/24 V | 12/24 V |
| Umgebungstemperaturen | -40 °C bis +140 °C | -40 °C bis +140 °C | -40 °C bis +140 °C | -40 °C bis +140 °C |
| Medientemperaturen | -40 °C bis +140 °C | -40 °C bis +140 °C | -40 °C bis +140 °C | -40 °C bis +140 °C |
| Durchfluss | bis 25 l/min | bis 50 l/min | bis 25 l/min | bis 50 l/min |
| Druckverlust | ~170 mbar bei 25 l/min | bis < 75 mbar bei 25 l/min | ~170 mbar bei 25 l/min | <75 mbar bei 25 l/min |
| Max. Differenzdruck geschl. | bis 1,5 bar | bis 2,0 bar | bis 1,5 bar | bis 2,0 bar |
| Leckage | < 0,05 l/min bei 1 bar rel. | < 0,05 l/min bei 1,8 bar rel | < 0,05 l/min bei 1,0 bar rel. | < 0,05 l/min bei 1,8 bar rel. |
3-Wege Familie
Highlights 3-Wege Kühlmittelschaltventil
- Als Sitzventil Best-in-Class Druckverlust und max. Differenzdruck realisierbar
- Fail Safe Position durch Baukastenprinzip frei wählbar
- Kompakter Bauraum und geringstes Gewicht
- Vibrationsfest und ohne Halterüberbrückung direkt montierbar
- Volumenstrombereich frei wählbar- passgenaue Auswahl nach Applikationserfordernis
- „High Flow“ Ventil sowohl mit 1 Ein- und 2 Ausgängen als auch 2 Ein- und 1 Ausgang verfügbar
Highlights 3-Wege Schaltventil mit Lagerückmeldung
- Integrierte Lagerückmeldung mit SENT/ANALOG Ausgabe
- Fail Safe offen oder geschlossen durch Baukastenprinzip für frei wählbar
- Kompakter Bauraum und geringstes Gewicht
- Volumenstrombereich frei wählbar- passgenaue Auswahl nach Applikationserfordernis
| Technische Daten | 3-Wege Kühlmittelschaltventile Standard CSV |
3-Wege Kühlmittelschaltventile High Flow CSV |
3-Wege Schaltventile mit Lagerückmeldung Standard CSV |
3-Wege Schaltventile mit Lagerückmeldung High Flow CSV |
|---|---|---|---|---|
| Betriebsspannung | 12/24 V | 12/24 V | 12/24 V | 12/24 V |
| Umgebungstemperaturen | -40 °C bis +140 °C | -40 °C bis +140 °C | -40 °C bis +140 °C | -40 °C bis +140 °C |
| Medientemperaturen | -40 °C bis +140 °C | -40 °C bis +140 °C | -40 °C bis +140 °C | -40 °C bis +140 °C |
| Durchfluss | bis 25 l/min | bis 50 l/min | bis 25 l/min | bis 50 l/min |
| Druckverlust | < 300 mbar bei 25 l/min | < 200 mbar bei 25 l/min | < 300 mbar bei 25 l/min | < 200 mbar bei 25 l/min |
| Max. Differenzdruck geschl. | bis 0,5 bar | bis 2,0 bar | bis 0,5 bar | bis 1,8 bar |
| Leckage | < 0,05 l/min bei 0,5 bar rel. | < 0,05 l/min bei 1,8 bar rel. | < 0,05 l/min bei 0,5 bar rel. | < 0,05 l/min bei 1,8 bar rel. |
Kühlmittelblockventil 2W Block-CSV
Das Blockventil basiert auf der Pierburg Sitzventiltechnik und lässt sich einfach als „Steckventil“ in ein Kühlmittelmodul integrieren. Alle spezifischen Schnittstellen werden bedarfsgerecht realisiert und integriert. Dadurch sind keine separaten hydraulischen Kupplungen oder Schläuche notwendig.Highlights Kühlmittelblockventil
- Einfache Montage und Systemintegration
- Volumenstrombereich frei wählbar- passgenaue Auswahl nach Applikationserfordernis
- 2- Wege: Fail Safe offen oder geschlossen durch Baukastenprinzip für „High Flow“ frei wählbar
| Technische Daten | Normal geöffnet | Normal geschlossen |
|---|---|---|
| Betriebsspannung | 12/24 V | 12/24 V |
| Umgebungstemperaturen | -40 °C bis +140 °C | -40 °C bis +140 °C |
| Medientemperaturen | -40 °C bis +140 °C | -40 °C bis +140 °C |
| Durchfluss | bis 60 l/min | bis 50 l/min |
| Max. Differenzdruck geschl. | bis 2,0 bar | bis 2,0 bar |
| Leckage | < 0,05 l/min bei 1 bar rel. | < 0,05 l/min bei 1,8 bar rel. |

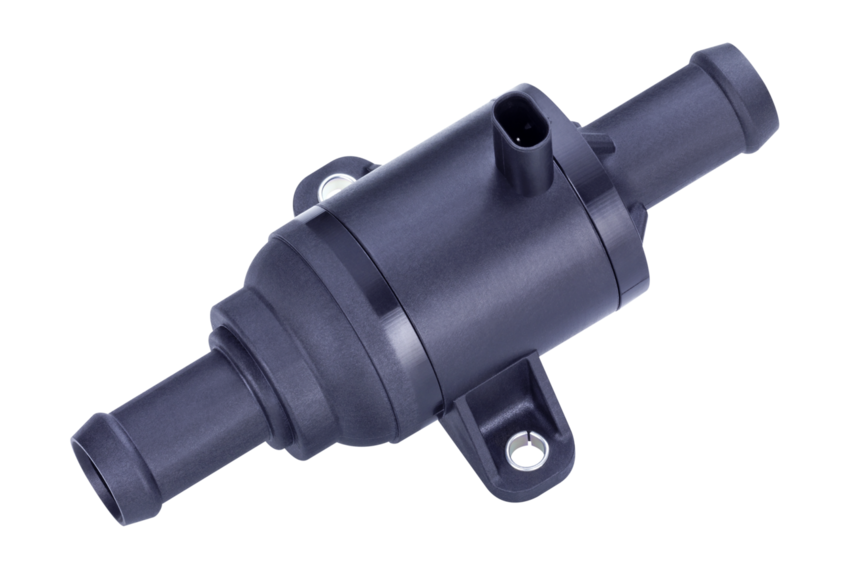

Das Pierburg Inline-Ventil ermöglicht mit seiner innovativen Ventiltechnik eine bauraumoptimale Anbindung, indem es den üblichen Achsversatz zwischen Eingangs- und Ausgangsleitung eliminiert. Damit entfällt der prinzipbedingte Bauraum des Aktuators außerhalb der Kühlmittelleitungen, so dass ein wesentlich kompakteres Packaging im Fahrzeug ermöglicht wird. Die geringsten Druckverluste des Pierburg Inline-Ventils ermöglichen eine reduzierte Leistungsaufnahme der volumenfördernden Pumpe sowie einen wesentlich vergrößerten Durchsatz. Mittels der patentierten Ventilkonstruktion werden Pumpeneffekte reduziert und damit Schaltgeräusche minimiert.
Highlights 2-Wege Inline Kühlmittelschaltventil
- Optimale Bauraumlösung durch koaxiale Ein- und Auslassgestaltung
- Flexible Montage im Raum über 360°
- Optimierte Druckverlustperformance für Volumenströme bis 60 l/min (3600 l/h)
- Fail Safe offen oder geschlossen durch Baukastenprinzip frei wählbar
| Technische Daten | Normal geöffnet | Normal geschlossen |
|---|---|---|
| Betriebsspannung | 12/24 V | 12/24 V |
| Umgebungstemperaturen | -40 °C bis +140 °C | -40 °C bis +140 °C |
| Medientemperaturen | -40 °C bis +140 °C | -40 °C bis +140 °C |
| Durchfluss | bis 60 l/min | bis 60 l/min |
| Druckverlust | 70 mbar bei 25 l/min | 90 mbar bei 25 l/min |
| Max. Differenzdruck | bis 3,0 bar | bis 2,0 bar |
| Leckage | < 0,03 l/min | < 0,05 l/min |
Highlights 3-Wege Inline Kühlmittelschaltventil
- Diverse Fail-Safe Konfigurationen möglich, Inline-Durchgang oder 90°-Abgang offen oder geschlossen
- Optimale Bauraumlösung durch koaxiale Ein- und Auslassgestaltung
- Flexible Montage im Raum über 360°
- Beste Druckverlustperformance für Volumenströme bis 50 l/min (3000 l/h) für Magnetventiltechnik
- Einsatz als Umschaltventil mit 1 Einlass und 2 Ausgängen oder 2 Einlässen und einem Ausgang möglich
| Technische Daten | 1 Ein- und 2 Auslass | 2 Ein- und 1 Auslass |
|---|---|---|
| Betriebsspannung | 12/24 V | 12/24 V |
| Umgebungstemperaturen | -40 °C bis +140 °C | -40 °C bis +140 °C |
| Medientemperaturen | -40 °C bis +140 °C | -40 °C bis +140 °C |
| Durchfluss | bis 50 l/min | bis 50 l/min |
| Druckverlust axial | 110 mbar bei 25 l/min | 120 mbar bei 25 l/min |
| Druckverlust 90° | 115 mbar bei 25 l/min | 130 mbar bei 25 l/min |
| Max. Differenzdruck | bis 2,0 bar | bis 1,5 bar |
| Leckage bei 1,8 bar rel. | < 0,05 l/min | < 0,05 l/min |
Highlights 2-Wege Ultra-High Flow Inline Kühlmittelschaltventil
- Geringste Druckverluste trotz robuster Sitzventiltechnik
- Optimale Bauraumlösung durch koaxiale Ein- und Auslassgestaltung
- Fail Safe offen oder geschlossen durch Baukastenprinzip frei wählbar
- Druckunabhängige Schaltfunktion über maximale Durchsätze bis 200 l/min
- Best-in-Class Leckagewerte
- Anschlüsse bis ø30 mm applizierbar
| Technische Daten | Normal offen | Normal geschlossen |
|---|---|---|
| Betriebsspannung | 12/24 V | 12/24 V |
| Umgebungstemperaturen | -40 °C bis +140 °C | -40 °C bis +140 °C |
| Medientemperaturen | -40 °C bis +140 °C | -40 °C bis +140 °C |
| Durchfluss | bis 200 l/min | bis 150 l/min |
| Druckverlust axial | ~80 mbar bei 85 l/min | ~140 mbar bei 85 l/min |
| Max. Differenzdruck | bis 4,0 bar | bis 2,0 bar |
| Leckage bei 2 bar rel. | < 0,03 l/min | < 0,1 l/min |
4-Wege Inline Modulumschaltventil
Die stetig steigenden bauraumtechnischen Restriktionen erfordern einen noch kompakteren Aufbau und die Möglichkeit der modularen Integrationen von unterstützenden Komponenten insbesondere im Thermomanagement batterie-elektrisch betriebener Fahrzeuge. Durch Nutzung der Inlineventiltechnik ist es möglich verschiedene Wege von Kühlkreislaufzweigen zu- und abzuschalten. Dabei wird das modulare Anbindungskonzept genutzt, um eine direkte Montage an den hydraulischen Verbraucher zu ermöglichen. Mit der Nutzung der Inline Ventil Technik ist eine äußerst kompakte und bauraumsparende Anbindung möglich. Die ventiltechnischen Funktionen, zuverlässige und sichere Absperrungen bzw. Umschaltung on Kreisläufen bei geringsten Druckverlusten und höchsten Anforderungen an Dichtheit, runden diese innovative Integration von Kühlmittelmagnetventile ab.Highlights 4-Wege Inline Modulumschaltventil
- Einfache und kompakte Integration von Kühlmittelkreislaufabzweigungen im Thermomanagementsystem
- Modulare Anbindung an Batteriegehäusen und anderen Modulen unter optimaler Bauraumnutzung
- Erweiterung auf 4- Wege mit zwei Schaltstellungen und weitere Verbraucher realisierbar
| Technische Daten | 1 Ein- und 2(+1) Auslass | 2 Ein- und 1(+1) Auslass |
|---|---|---|
| Betriebsspannung | 12/24 V | 12/24 V |
| Umgebungstemperaturen | -40 °C bis +140 °C | -40 °C bis +140 °C |
| Medientemperaturen | -40 °C bis +140 °C | -40 °C bis +140 °C |
| Durchfluss | bis 50 l/min | bis 50 l/min |
| Differenzdruck rel. | 2,0 bar | 2,0 bar |
